35CrMo无缝钢管百分尺的工作原理和读数方法

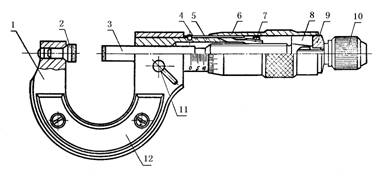

图 3-1  0～25mm外径百分尺

1-尺架；2-固定测砧；3-测微螺杆；4-螺纹轴套；5-固定刻度套筒；6-微分筒；

7-调节螺母；8-接头；9-垫片；10-测力装置；11-锁紧螺钉；12-绝热板。

    1  百分尺的工作原理  如外径百分尺的工作原理就是应用螺旋读数机构，它包括一对精密的螺纹——测微螺杆与螺纹轴套，如图3-1中的3和4，和一对读数套筒——固定套筒与微分筒，如图3-1中的5和6。

用百分尺测量零件的尺寸，就是把被测零件置于百分尺的两个测量面之间。所以两测砧面之间的距离，就是零件的测量尺寸。当测微螺杆在螺纹轴套中旋转时，由于螺旋线的作用，测量螺杆就有轴向移动，使两测砧面之间的距离发生变化。如测微螺杆按顺时针的方向旋转一周，两测砧面之间的距离就缩小一个螺距。同理，若按逆时针方向旋转一周，则两砧面的距离就增大一个螺距。常用百分尺测微螺杆的螺距为0.5mm。因此，当测微螺杆顺时针旋转一周时，两测砧面之间的距离就缩小0.5mm。当测微螺杆顺时针旋转不到一周时，缩小的距离就小于一个螺距，它的具体数值，可从与测微螺杆结成一体的微分筒的圆周刻度上读出。微分筒的圆周上刻有50个等分线，当微分筒转一周时，测微螺杆就推进或后退0.5mm，微分筒转过它本身圆周刻度的一小格时，两测砧面之间转动的距离为：

                      0.5÷50=0.01(mm)。

由此可知：百分尺上的螺旋读数机构，可以正确的读出0.01mm，也就是百分尺的读数值为0.01mm。

2  百分尺的读数方法  在百分尺的固定套筒上刻有轴向中线，作为微分筒读数的基准线。另外，为了计算测微螺杆旋转的整数转，在固定套筒中线的两侧，刻有两排刻线，刻线间距均为1mm，上下两排相互错开0.5mm。

 百分尺的具体读数方法可分为三步：

（1）读出固定套筒上露出的刻线尺寸，一定要注意不能遗漏应读出的0.5mm的刻线值。

（2）读出微分筒上的尺寸，要看清微分筒圆周上哪一格与固定套筒的中线基准对齐，将格数乘0.01mm即得微分筒上的尺寸。

（3）将上面两个数相加，即为百分尺上测得尺寸。www.40crgc.com
